您當前所在位置：首頁 > 產品中心 > THG斗式提升機
產品類別：斗式提升機系列

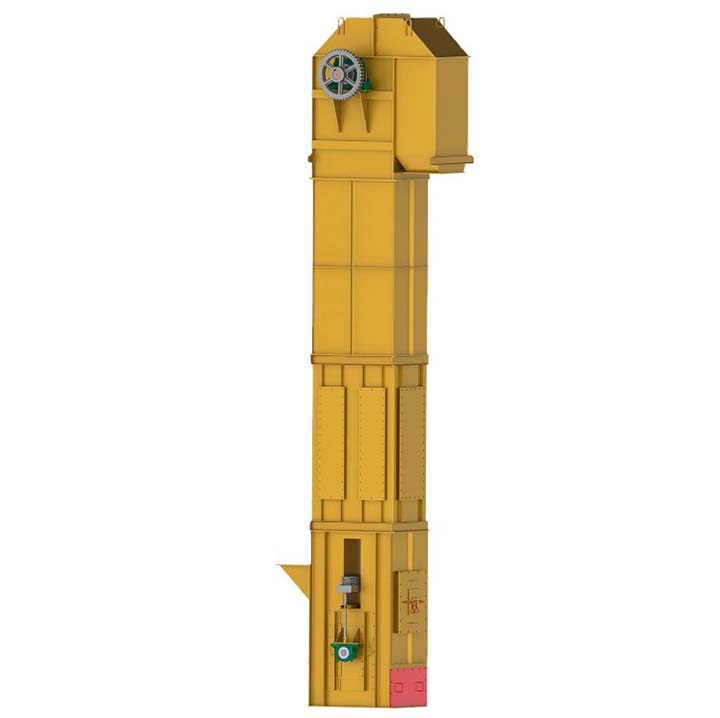

產品簡介：THG型斗式提升機具有輸送量大、提升高度高、運行平穩可靠，使用壽命長等特點，適用于較干燥、松散、流 動性好的粉狀、粒狀、塊狀物料。THG型為環鏈?zhǔn)剑愿邚姸葓A環鏈為牽引構件，該鏈條按GB/T12718-91<<礦用高強度園環鏈>>制造。
全國統一銷售熱線：0373-268 2333
THG型斗式提升機具有輸送量大、提升高度高、運行平穩可靠，使用壽命長等特點，適用于較干燥、松散、流 動性好的粉狀、粒狀、塊狀物料。THG型為環鏈?zhǔn)剑愿邚姸葓A環鏈為牽引構件，該鏈條按GB/T12718-91<<礦用高強度園環鏈>>制造。
本系列斗式提升機的頭尾部和中部機殼全部作了密封處理，物料及粉塵不外揚，不會造成環境污染； 傳動裝置中采用了垂直軸減速器和液力偶合器，并配有逆止裝置，使得傳動裝置結構緊湊，實現了柔性傳動，既能使運轉平穩，又能使電機減速器及牽引件得到保護，更能使物料在停機時保持穩定狀態； 下部采用了重錘張緊裝置，實現了自動張緊。一次安裝調試后，即可保持恒定的張緊力，避免了脫鏈，從而保證機器正常運行。
THG系列斗式提升機上下鏈輪為組裝式鏈輪，輪緣用高強度螺栓聯接在輪體上，在鏈輪磨損后，只需要更換輪緣，這樣既更換方便，又可節省材料，降低維修費用。 本機在下部增設了料位器和速度控制器，用戶可根據需要選配，以達到將控制信號傳入中央控制室的計算機中，以便對提升機的運行情況進行監控。

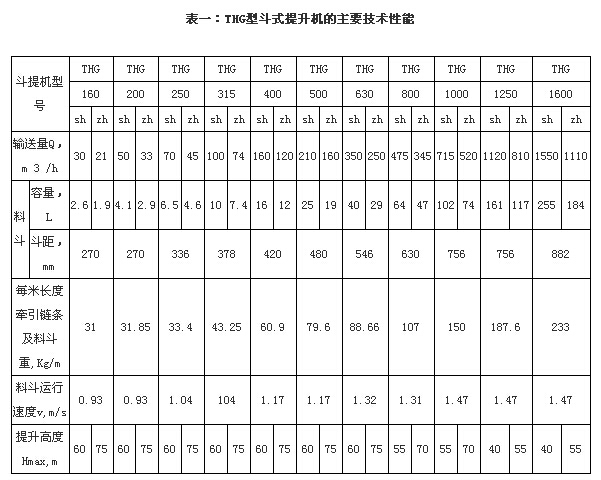

THG系列斗式提升機的主要技術性能列于表1，表中料斗的容量為盛水時的容量。輸送量是按填充系數ξ=1算得。大提升高 度指提升機的軸距。
| 斗提機型號 | THG 160 | THG 200 | THG 250 | THG 315 | THG 400 | THG 500 | THG 630 | THG 800 | THG 1000 | THG 1250 | THG 1600 | |||||||||||||
| sh | zh | sh | zh | sh | zh | sh | zh | sh | zh | sh | zh | sh | zh | sh | zh | sh | zh | sh | zh | sh | zh | |||
| 輸送量 Q, m³/h | 30 | 21 | 50 | 33 | 70 | 45 | 100 | 74 | 160 | 120 | 210 | 160 | 350 | 250 | 475 | 345 | 715 | 520 | 1120 | 810 | 1550 | 1110 | ||
| 料斗 | 容量, L | 2.6 | 1.9 | 4.1 | 2.9 | 6.5 | 4.6 | 10 | 7.4 | 16 | 12 | 25 | 19 | 40 | 29 | 64 | 47 | 102 | 74 | 161 | 117 | 255 | 184 | |
| 斗距, mm | 270 | 270 | 336 | 378 | 420 | 480 | 546 | 630 | 756 | 756 | 882 | |||||||||||||
| 每米長度牽引鏈條及料斗重, Kg/m | 31 | 31.85 | 33.4 | 43.25 | 60.9 | 79.6 | 88.66 | 107 | 150 | 187.6 | 233 | |||||||||||||
| 料斗運行速度 v, m/s | 0.93 | 0.93 | 1.04 | 1.04 | 1.17 | 1.17 | 1.32 | 1.31 | 1.47 | 1.47 | 1.47 | |||||||||||||
| 提升高度 Hmax, m | 60 | 75 | 60 | 75 | 60 | 75 | 60 | 75 | 60 | 75 | 60 | 75 | 60 | 75 | 55 | 70 | 55 | 70 | 40 | 55 | 40 | 55 | ||

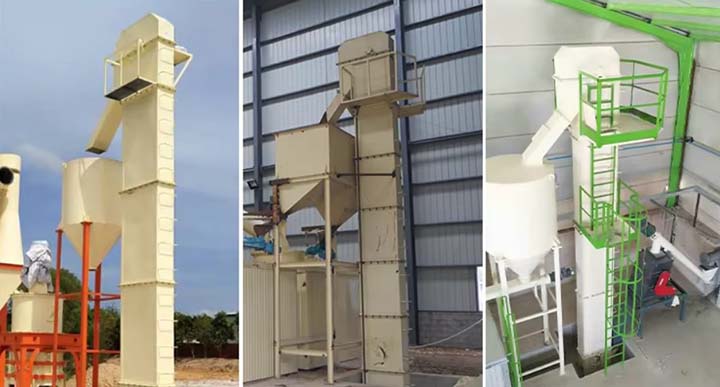

某建材公司引入THG型斗式提升機，用于水泥熟料生產線的垂直輸送。設備型號THG315，輸送高度25米，配置電機，斗寬315毫米，料斗容積3.5升，線速度1.2米/秒。實際運行中，設備將破碎后的熟料從地面提升至窯尾預熱塔，輸送能力達35噸/小時。該機采用鋼芯膠帶牽引，減少了物料回流現象，在連續作業條件下維持了穩定的輸送量，降低了設備的維護頻次。投產后，該提升機提升了工序間的流轉效率。
