DZC系列垂直振動提升機

DZC系列垂直振動提升機產品概述

DZC 系列垂直振動提升機是新型螺旋振動輸送設備，適配顆粒、塊狀、粉狀、短纖維固體物料，不粘料、物料破碎率極低。 可同步完成物料干燥、冷卻工序，分為敞開式、全封閉式防塵機型，防爆、食品 304 不銹鋼、物料分級篩選款均可非標定制。 可用于糧食、食品、醫藥、化工、橡膠、建材、礦山、電力行業垂直上料 / 下料。

DZC型振動輸送機在向上提升物料的同時，還可以完成對物料的干燥和冷卻。分開槽式、封閉式兩種結構，并可根據不同的工藝要求，設計物料顆粒分級作用的篩選提升機及設計易燃易爆物料的提升機。

DZC系列垂直振動提升機主要特點

1.占地面積極小：立式螺旋結構，相比斗提機占地縮減70%，狹小車間易布局，提供廠房尺寸免費規劃方案。

2.雙向輸送設計：既可向上提升上料，也可向下卸料回料，一條產線滿足循環輸送需求。

3.低噪易維護：運行噪音低，整機結構簡潔，零部件少，安裝與日常檢修便捷。

4.省電耐磨：整機能耗更低節約用電，料槽耐磨耐用，長期使用運維成本更低。

5.可附加冷卻干燥：熱物料輸送無需額外配套冷卻設備，減少生產線設備投入。

6.密封防塵可選封閉式機型杜絕粉塵外溢，符合食品醫藥車間衛生規范。

DZC系列垂直振動提升機工作原理

DZC系列垂直振動輸送機的驅動裝置振動電機安裝在輸送塔下部，兩臺振動電機對稱交叉安裝，輸送塔由管體和焊接在管體周圍的螺旋輸送槽組成，輸送塔座于減振裝置上，減振裝置由底座和隔振彈簧組成。當垂直輸送機工作時，根據雙振動電機自同步原理，由振動電機產生激振力，強迫整個輸送塔體作水平圓運動和向上垂直運動的空間復合振動，螺旋槽內的物料則受輸送槽的作用，作勻速拋擲圓運動，沿輸送槽體向上運動，從而完成物料的向上（或向下）輸送作業。

DZC系列垂直振動提升機型號說明

 DZ C-□：D代表輸送高度(mm)、Z代表垂直輸送、C代表振動電機

1.基本型(DZC-□)，為敞開輸送槽結構，用于一般物料無特殊要求的向上(或向下)輸送作業。

2.封閉型(DZC-□F)為封閉輸送槽結構，用于對物料有防塵要求的場合向上(或向下)輸送作業。

后綴 F = 全封閉防塵；可按需加 FB 代表防爆機型；材質 S 代表不銹鋼材質。

DZC系列垂直振動提升機電源控制

DZC系列垂直振動輸送機配套GK型反接制動控制箱。用于使輸送機在停機時，快速通過共振區，防止機器經過共振區時產生較大的振幅，同時具有對電機過流、過載、斷相等保護功能。

DZC系列垂直振動提升機安裝尺寸

DZC系列垂直振動提升機技術參數表

型號	輸送量 (t/h)	輸送槽直徑 (mm)	輸送寬度 (mm)	輸送高度 (m)	振次 (min)	雙振幅 (mm)	電動功率 (kw)	重量 (kg)
DZC300	～1.0	300	77	≤2.0	960	6～7	2×0.4	680
DZC500	～2.0	500	140	≤3.0		6～8	2×0.75	1010
DZC550	～3.0	550	152	≤3.5		6～8	2×1.5	1190
DZC600	～3.0	600	163	≤4.0		6～7	2×1.5	1320
DZC800	～4.0	800	224	≤4.5		6～8	2×2.2	1590
DZC850	～4.0	850	224	≤5.0		6～9	2×2.2	1750
DZC900	～3.5	900	185	≤6.0		6～9	2×3.0	2100

注：表格內為常規標準機型，提升高度、電機功率、機身材質均可根據生產線工況單獨定制。

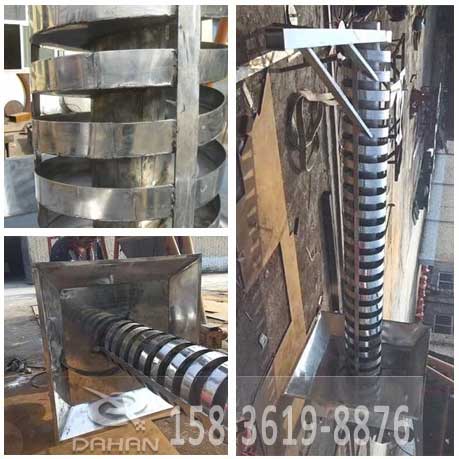

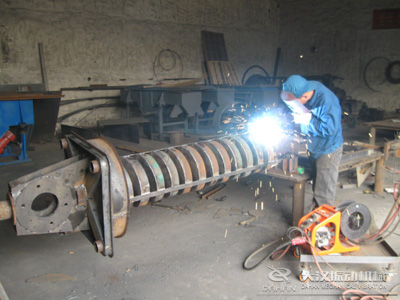

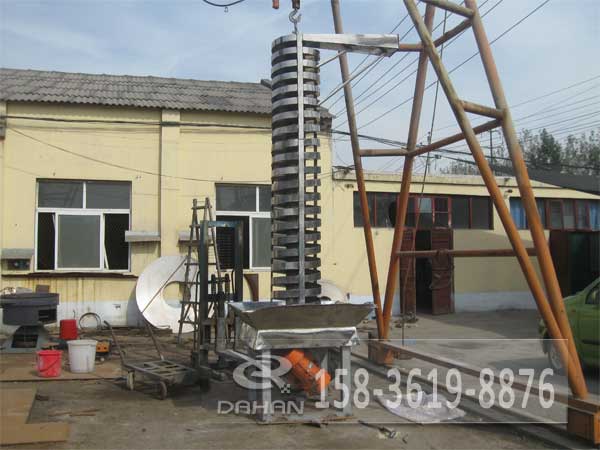

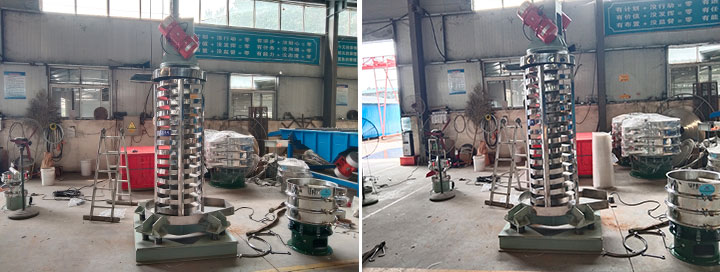

DZC系列垂直振動提升機生產圖

多行業適用場景

• ?糧食行業：雜糧、瓜子、飼料顆粒提升+風冷干燥
• ?食品行業：調味粉料、膨化食品不銹鋼無塵上料
• ?醫藥行業：藥粉、顆粒密閉輸送，無交叉污染
• ?化工行業：粉體原料防爆密封輸送，杜絕揚塵與安全隱患
• ?建材礦山：砂石、粉末物料立式垂直轉運

為什么選擇新鄉大漢DZC振動提升機？

1.18年振動輸送設備生產廠家，自有加工車間，鋼板切割、機加工、焊接、整機裝配一體化生產；

2.支持圖紙定制：高度、管徑、材質、防爆、冷卻、除塵功能按需定制；

3.出廠每臺設備空載試機+帶料試機，檢驗合格再發貨；

4.售前可提供來料現場試機，確認輸送效果再下單；

5.整機質保1年，易損件長期供貨，全國可上門安裝調試售后。
